Rührwerksdichtungen. Für Behälter, Reaktoren und Mischer.
Die Gleitringdichtung am Rührwerk dichtet die Welle dort ab, wo sie in den Behälter führt. Wir setzen eingesandte Rührwerksdichtungen in unserer Münchner Werkstatt instand und liefern Neuteile nach Typenschild, Zeichnung oder Maß, herstellerunabhängig.
Am Rührwerk gelten andere Bedingungen als an der Pumpe.
An der Pumpe läuft die Gleitringdichtung im Medium. Am Rührwerk sitzt sie meist oben auf dem Behälter, als Top-Entry-Ausführung. Unter ihr liegt die Gasphase, die Gleitflächen werden dort nicht vom Produkt geschmiert.
Dazu kommen große Wellendurchmesser bei niedriger Drehzahl und eine lange Welle, die weit in den Behälter ragt. Wellenschlag und radiale Auslenkung kommen an der Dichtstelle an. Viele Rührwerksdichtungen haben deshalb ein eigenes Wälzlager in der Einheit, das die Welle an der Dichtung führt.

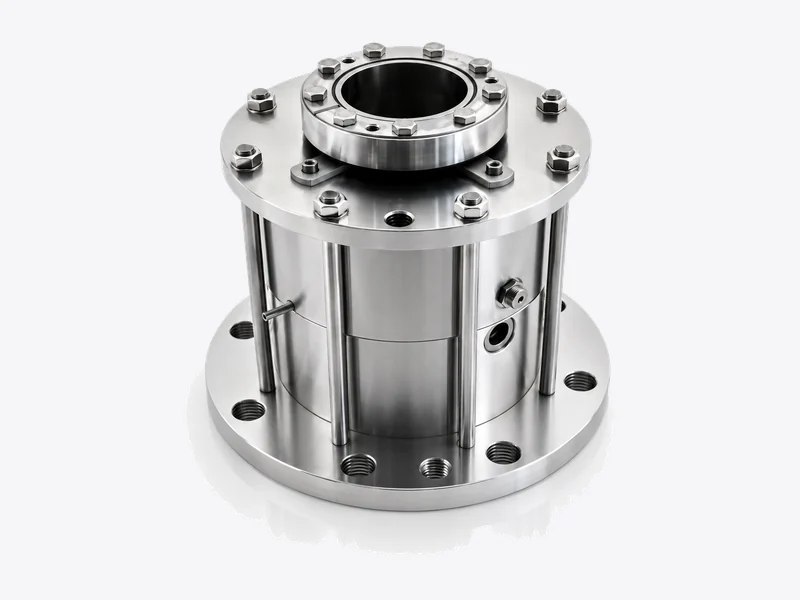

Gebaut werden Rührwerksdichtungen häufig als Patrone: Gleitringe, Federn, Nebendichtungen und gegebenenfalls das Lager sitzen vormontiert auf einer Wellenhülse und werden als Einheit auf den Behälterstutzen gesetzt. Bei Seiten- und Bodeneinbau läuft die Dichtung dagegen im Produkt, ähnlich wie an einer Pumpe.
Einfach oder doppelt. Mit Quench oder gesperrt.
Welche Ausführung passt, entscheiden Behälterdruck, Produkt und die Frage, ob etwas an die Atmosphäre darf.
| Ausführung | Aufbau | Typischer Einsatz |
|---|---|---|
| Einfachwirkend mit Quench | Eine drucklose Vorlage auf der Atmosphärenseite kühlt, spült und hält Luft von den Gleitflächen fern. | Produkte, die an Luft antrocknen oder auskristallisieren |
| Doppeltwirkend, drucklos (Tandem) | Zwei Dichtungen in Reihe, dazwischen eine drucklose Vorlageflüssigkeit. | Wenn die äußere Dichtung als Rückhaltung dienen soll |
| Doppeltwirkend mit Sperrdruck (back‑to‑back) | Zwei Dichtungen gegeneinander, die Sperrflüssigkeit steht über dem Behälterdruck. Produkt gelangt nicht nach außen. | Druck und Vakuum, giftige, brennbare oder geruchsintensive Medien |
Mehr zu Anordnungen und Sperrdruck steht auf der Seite zur doppeltwirkenden Gleitringdichtung.
Das Sperrsystem gehört zur Dichtung.
Eine doppeltwirkende Rührwerksdichtung braucht Sperrflüssigkeit zwischen den beiden Dichtungen. Mit Sperrdruck liegt sie über dem Behälterdruck. So wird die innere Dichtung vom Sperrmedium geschmiert, und Produkt gelangt nicht nach außen.
Häufig ist das ein Thermosiphon-System: Die Sperrflüssigkeit läuft ohne Pumpe zwischen Dichtung und Vorlagebehälter um, angetrieben durch den Temperaturunterschied. Den Druck bringt Stickstoff oder Druckluft auf den Behälter. Am Füllstand sieht die Instandhaltung, wie viel Sperrflüssigkeit die Dichtung verbraucht.
Eine kleine Menge Sperrflüssigkeit gelangt über die innere Dichtung in den Behälter. Sie muss deshalb zum Produkt passen. Bei Vakuum im Behälter muss die innere Dichtung auch gegen Unterdruck halten, das gehört in die Anfrage. Welcher Versorgungsplan zu welcher Aufgabe passt, steht im Ratgeber zu den Spülplänen nach API 682.
Wo Rührwerksdichtungen laufen.
| Branche | Typische Anlage | Worauf es ankommt |
|---|---|---|
| Chemie | Reaktoren und Rührbehälter unter Druck oder Vakuum | Doppeldichtung mit Sperrdruck, Gleitflächen und Elastomere passend zum Medium, zum Beispiel SiC und FFKM |
| Lebensmittel und Getränke | Mischer, Lager- und Prozesstanks | Werkstoffe, die CIP- und SIP-Reinigung aushalten, lebensmittelverträgliche Sperrflüssigkeit |
| Pharma | Ansatz- und Prozessbehälter in der Steriltechnik | Reinigbare Bauweise, Sperrmedium passend zum Produkt, kein Abrieb ins Produkt |
Instand setzen statt neu kaufen.
In einer Rührwerksdichtung stecken Wellenhülse, Gehäuse, Flansch und oft ein Lager. Diese Teile lassen sich meist weiterverwenden. In der Werkstatt läuft die Instandsetzung so:
- Befund. Wir zerlegen die Einheit und befunden jedes Bauteil einzeln, schriftlich.
- Gleitflächen. Ringe plan läppen und polieren, verschlissene oder beschädigte Ringe tauschen.
- Nebendichtungen und Federn. O‑Ringe und Federn nach Befund erneuern, Elastomere passend zum Medium.
- Montage und Prüfung. Die Einheit kommt wieder auf Maß montiert und einbaufertig geprüft zurück.
Die Befundung ist kostenfrei, das Angebot kommt zum Festpreis, instand gesetzt wird erst nach Ihrer Freigabe. Ist das Neuteil wirtschaftlicher, sagen wir das. Wie die Werkstatt arbeitet, steht unter Gleitringdichtungen reparieren.
Vom Ausbau zur einbaufertigen Einheit.
Adresse, Einsendebeleg und Reinigung stehen im Ratgeber zum Einsenden.
Einsenden
Reparatur über den Anfrage-Ablauf anmelden, der Einsendebeleg kommt per Mail. Beleg ins Paket legen, Dichtung sicher verpackt einsenden. War ein gefährliches Medium im Behälter, frei von Rückständen und mit kurzer Unbedenklichkeitserklärung.
Einsendebeleg per MailBefund und Festpreis
Wir befunden kostenfrei und melden uns mit dem Ergebnis. Sie erhalten ein Festangebot, auf Wunsch mit Neuteil als Vergleich.
Kostenfreie BefundungInstandsetzung
Nach Ihrer Freigabe setzen wir instand. Die Einheit kommt einbaufertig geprüft zurück.
Dokumentiert nach DIN EN ISO 9001Nach Typenschild, Zeichnung oder Maß.
Der schnellste Weg ist die Typenbezeichnung oder eine Zeichnung der verbauten Dichtung. Ohne beides nehmen wir die Dichtung nach Maß auf. Wir ordnen herstellerunabhängig zu.
Diese Maße machen die Bestellung sicher
Gemessen wird am Behälterstutzen und an der ausgebauten Dichtung. Alle Längen beziehen sich auf die Anlagefläche des Flanschs.

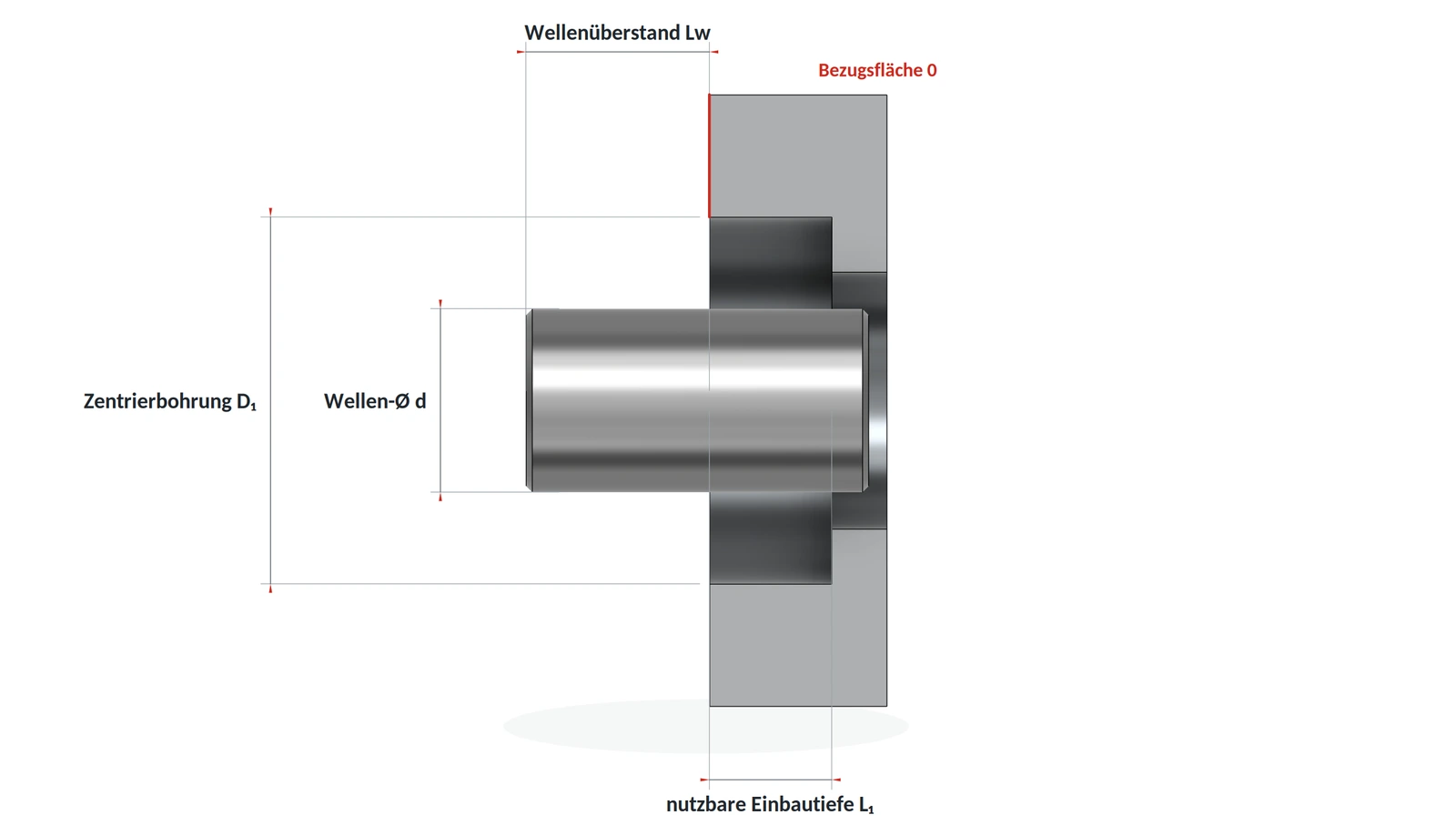

| Einbauraum am Behälter | Wellen-Ø d, Wellenüberstand Lw, Zentrierbohrung D1, nutzbare Einbautiefe L1 |

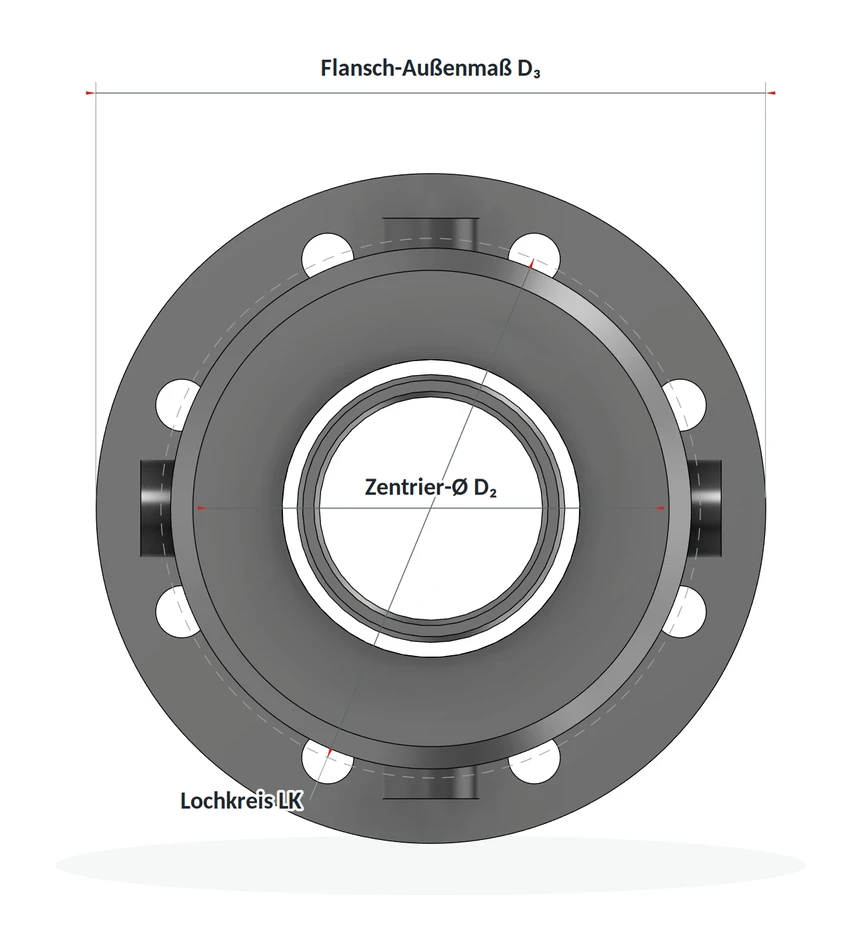

| Flansch | Flansch-Außenmaß D3, Lochkreis, Zentrier-Ø D2, Anzahl und Form der Bohrungen |

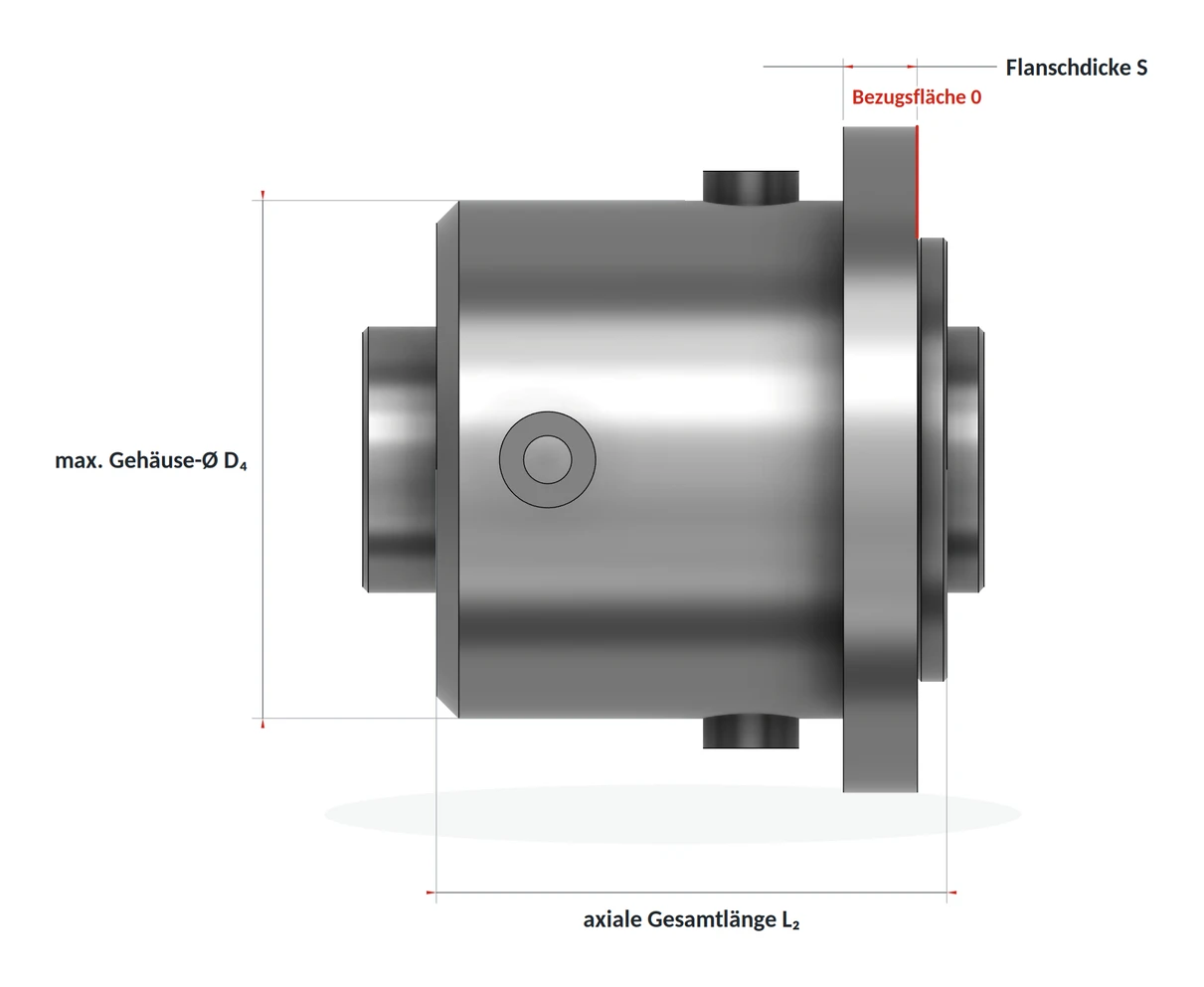

| Dichtung | größter Gehäuse-Ø D4, Flanschdicke S, axiale Gesamtlänge L2 |
| Anschlüsse | Lage nach Uhrzeit, Gewinde, Versorgungsplan, falls bekannt |
| Betriebsdaten | Produkt, Behälterdruck oder Vakuum, Temperatur, Drehzahl, Einbaulage |
Kommen Sie an die Maße nicht heran, senden Sie die Dichtung ein. Die Befundung ist kostenfrei, das Teil ist zugleich das Muster.
Werkstoffe für Gleitflächen und Nebendichtungen
Die Gleitflächen paaren wir nach Produkt, Temperatur und Betriebsweise: Kohle, Siliziumkarbid (SiC) oder Hartmetall. Nebendichtungen gibt es in EPDM, FKM und FFKM.
Fremdfabrikate zuordnen
Rührwerksdichtungen anderer Hersteller ordnen wir nach Typenbezeichnung, Zeichnung oder Maß einem gleichwertigen Neuteil zu. Bleibt etwas offen, prüfen wir an der eingesandten Dichtung. Wie das grundsätzlich abläuft, steht auf der Seite zu Gleitringdichtungen.
Rührwerksdichtungen
Was ist eine Rührwerksdichtung?
Eine Gleitringdichtung, die die Welle eines Rührwerks am Behälter abdichtet. Anders als an der Pumpe sitzt sie meist oben auf dem Behälter, hat große Wellendurchmesser bei niedriger Drehzahl und muss Wellenschlag und radiale Auslenkung der langen Welle aufnehmen.
Wann braucht ein Rührwerk eine doppeltwirkende Dichtung?
Wenn der Behälter unter Druck oder Vakuum steht oder das Produkt nicht an die Atmosphäre darf, etwa weil es giftig oder brennbar ist. Die Sperrflüssigkeit steht dann über dem Behälterdruck, und Produkt gelangt nicht nach außen.
Was ist ein Thermosiphon-System?
Ein Vorlagebehälter für die Sperrflüssigkeit, die ohne Pumpe zwischen Dichtung und Behälter umläuft, angetrieben durch den Temperaturunterschied. Den Sperrdruck bringt Stickstoff oder Druckluft auf. Am Füllstand lässt sich ablesen, wie viel Sperrflüssigkeit die Dichtung verbraucht.
Lohnt sich die Reparatur einer Rührwerksdichtung?
Oft ja, weil Wellenhülse, Gehäuse, Flansch und Lager meist weiterverwendet werden können. Wir befunden kostenfrei und nennen einen Festpreis. Ist das Neuteil wirtschaftlicher, sagen wir das.
Wie schnell bekomme ich ein Angebot?
Mit Typenbezeichnung, Zeichnung, Foto oder Maßen meldet sich werktags in der Regel innerhalb von 24 Stunden ein Techniker mit Bauart, Werkstoffpaarung und Preis.
